Programador UPA USB V 1.3 + kit 20 adaptadores electrónica

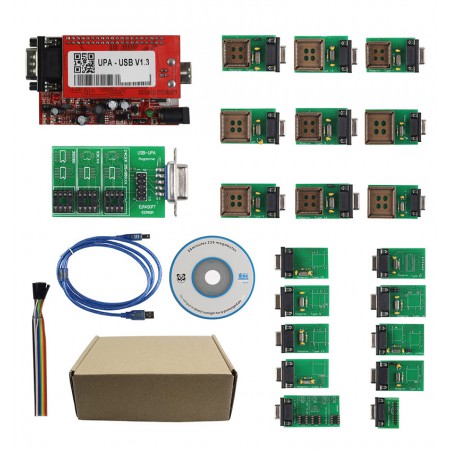

UPA + KIT 20 ADAPTADORES

DESCRIPCIÓN

Upa usb 2014 es el sistema completo con todos los adaptadores, el dispositivo principal se puede conectar directamente a la Elrasoft.com UUSP (UPA-programador serial del USB) o por un DB9 macho / hembra cable de extensión opcional de 1:1.Está equipado con un zócalo ZIF de 40 pines para todos los dispositivos DIP / DIL estrechos y anchos, así como con un 16 pin SOIC ZIF (150mil, estrecho) Zócalo para cubrir más utilizados dispositivos.

La configuración del dispositivo se realiza a través de las teclas especiales de configuración , que hacen que el trabajo sea cómodo y seguro en comparación con el cableado de otros equipos.

Paquetes adicionales pueden ser cubiertos por los adaptadores disponibles comúnmente conectados al zócalo ZIF de 40 pines.

El dispositivo principal incluye además un conector de 10 pines ISP donde los adaptadores incluidos ISP se pueden conectar mediante un cable flatribbon 01:01 estándar (incluido).

Los inc PLCC ISP adaptadores deben ser puestos directamente sobre el chip soldado del dispositivo de destino haciendo el trabajo cómodo y seguro en comparación con la soldadura o el uso de clips de unión todo manualmente. (Poder de la UUSP al objetivo ISP se puede activar o desactiva mediante un puente al lado del conector de 10 pines ISP)

EEPROMS

Sólo tienes que conectar la placa base para el programador UPA directamente o por medio de un cable DB9 macho / hembra de extensión (01:01). Inserte la clave correcta en la ranura de la placa base y empezar a programar ya sea a través de la ZIF o SOIC Socket. También puede utilizar el DIL incluido para 10pin header-cinta plana, el zócalo ZIF y cable clip SOIC o pinzas para el uso ISP desde allí.
