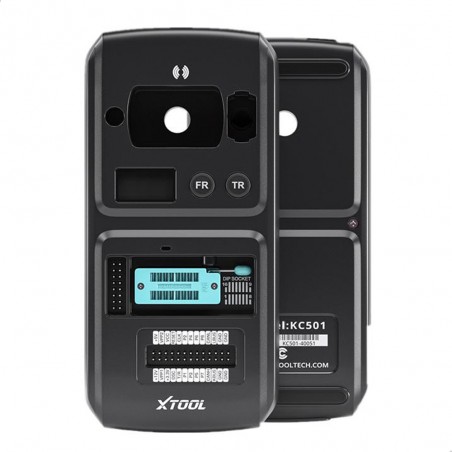

Xtool KC501

............................

1. Potente función para lectura y escritura de chips

KC501 admite lectura, escritura, borrado y otras funciones de varios chips, como registros, microcontroladores, antirrobo, etc., y admite más de 120 funciones de lectura y escritura EEPROM, 7 MCU y 11 ECU.

2. Función de programación de teclas con todas las funciones

Es compatible con el reconocimiento automático de teclas, lectura y escritura parciales de teclas, generación de claves, lectura de información de claves, bloqueo de verificación de claves, desbloqueo de claves y otras funciones.

3.Compatible con múltiples dispositivos, ampliando la combinación antirrobo

Se puede conectar a la tableta como una combinación antirrobo y admite la conexión de X100 PAD3

Xtool KC501 Instrucción de interfaz

.......................................................................

1. Puerto CC: Proporciona una fuente de alimentación de CC de 12 V.

2. Puerto USB: proporciona comunicación de datos y fuente de alimentación de 5 V CC. (El puerto USB tipo B proporciona comunicación de datos y fuente de alimentación para nuestro dispositivo, PC y KC501.)

3. Puerto DB de 26 pines: se conecta con el cable de infrarrojos Mercedes Benz, cable ECU, cable MCU, cable MC9S12.

4. Pines de señal cruzada: sostiene la placa MCU, el cable de repuesto MCU o la interfaz de señal DIY. (El pin de señal en forma de cruz se usa para colocar la placa MCU, el cable de repuesto de MCU o el cable de señal DIY para leer o escribir chips de MCU y ECU).

5. Casillero: bloquea la ranura del transpondedor del componente EEPROM para garantizar un funcionamiento adecuado. (Se utiliza para colocar el chip o enchufe EEPROM para leer o escribir datos EEPROM.)

6. Ranura para transpondedor de componentes EEPROM: contiene el transpondedor enchufable EEPROM o el enchufe EEPROM.

7. LED de estado: Indica el estado operativo actual.

8. Área de inducción de la tarjeta IC (se utiliza para leer y escribir datos de la tarjeta IC).

9. Pantalla de visualización (se utiliza para mostrar la frecuencia remota o la identificación del transpondedor).

10. Botón de frecuencia remota (presione este botón para mostrar la frecuencia remota en la pantalla de visualización.)

11. Botón de identificación del transpondedor (Presione este botón para mostrar la identificación del transpondedor en la pantalla de visualización).

12. Ranura del transpondedor: contiene el transpondedor. (Se utiliza para sostener el transpondedor para leer o escribir datos del transpondedor).

13. Ranura para la llave del vehículo: contiene la llave del vehículo. (Se usa para sostener la llave del vehículo para leer o escribir datos de la llave del vehículo).

14. Área de inducción del transpondedor de control remoto (Se usa para leer y escribir datos del transpondedor de control remoto).

15. Ranura para llave de infrarrojos de Mercedes: contiene la llave de infrarrojos de Mercedes. (Se usa para sostener la llave infrarroja Mercedes para leer o escribir datos de la llave del vehículo Mercedes).

Pasos de operación del dispositivo Bluetooth

...............................................................................................

1. Conecte VCI y el cable principal con el puerto OBD del automóvil, que generalmente se encuentra debajo del tablero.

2. Encienda nuestro dispositivo y empareje Bluetooth con VCI.

3. Conecte nuestro dispositivo y KC501 con un cable USB. Luego ingrese al menú de inmovilización y siga las instrucciones en el

dispositivo.

Pasos de funcionamiento del dispositivo de cableado

..............................................................................................................

1. Encienda nuestro dispositivo.

2. Conecte el puerto OBD del automóvil con un cable. El puerto OBD generalmente se encuentra debajo del tablero.

3. Conecte nuestro dispositivo y KC501 con un cable USB. Luego ingrese al menú de inmovilización y siga las instrucciones en el

dispositivo.

Parámetros

.............................

. Pantalla de visualización: 320x480 dpi TFT Pantalla colorida

. Voltaje de trabajo: 9V-18V

. Temperatura de trabajo: -10 C -60 C

. Temperatura de almacenamiento: -20-60 C

. Fuente de alimentación: 12V DC

. Tamaño de la apariencia: 177 mm * 85 mm * 32 mm

. Peso: 0.32 KG

Lista de paquetes

....................................

. KC501 Key & Chip Key Programmer

. USB_TYPE-B

. USB_TYPE-C

. Cargador (con cable de alimentación) Cable de

. Infrarrojos Benz

. MCU FQFP176

. MCU FQFP64

. XTA001 Abrazadera

. IC Abrazadera

. MCU FQFP112

. MCU FQFP144

MCU FQFP80

. IC EEPROM Enchufe

. Adaptador

. EEPROM002(con soporte)XTA Abrazadera

. XTA003 Abrazadera

. Cable de 26

. Pines Cable 24AWG

. Caja de herramientas

. Certificado de calidad

. Lista de embalaje

. Manual de usuario

. Caja de cartón
